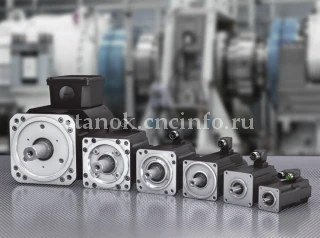

Сервомотор IndraDyn S MS2N10-D

Новое поколение двигателей Rexroth MS2N для интеллектуальных решений в среде Индустрия 4.0.

Размер фланца 196x196 мм.
45,7 Н·м - 1500 об/мин.
45,7 Н·м - 3000 об/мин.
51,0 Н·м - 2000 об/мин.
51,0 Н·м - 3000 об/мин.

Артикул товара: MS2N10-D

ООО «Эффективное производство» - официальный партнер компании A&D Company.

Сервомотор IndraDyn S MS2N10-D
0 5 5 3
(3)

Артикул MS2N10-D

Новое поколение двигателей Rexroth MS2N для интеллектуальных решений в среде Индустрия 4.0.

Размер фланца 196x196 мм.
45,7 Н·м - 1500 об/мин.
45,7 Н·м - 3000 об/мин.
51,0 Н·м - 2000 об/мин.
51,0 Н·м - 3000 об/мин.

Артикул товара: MS2N10-D

ООО «Эффективное производство» - официальный партнер компании A&D Company.

Характеристики:
для интеллектуальных решений в среде Индустрия 4.0
Производитель: A&D Company

Обороты [об/мин]: 1 500

Высокий крутящий момент, высокие скорости вращения, удобное подключение по одному кабелю, а также обширные программные опции: новое поколение двигателей Rexroth MS2N соединяет максимальную динамику с компактными размерами и лучшими показателями энергоэффективности. Для адаптации оптимальной массы доступны роторы с низкой или средней инерцией.

В новой линии MS2N интеллектуальная система расширена вплоть до мотора. Она сохраняет индивидуальные показатели каждого отдельного двигателя, в том числе насыщенность и температурные данные, в память двигателя.
Контроллеры привода IndraDrive обрабатывают эти значения в режиме реального времени, что значительно повышает точность крутящего момента, при этом уменьшая диапазон значений допусков, которые до сих пор были стандартом. Таким образом, серводвигатель может быть использован и как надежный датчик, и как источник данных. В этом случае приложения в среде Индустрия 4.0 могут быть реализованы с минимальными затратами и без дополнительных компонентов.

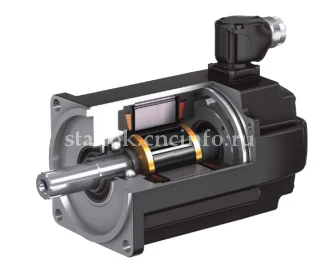

Короткие головки катушки и высокоэффективный мотор дают компактные размеры с минимальными потерями мощности. Это приводит к существенному повышению энергоэффективности и снижает эксплуатационные расходы в долгосрочной перспективе. Имеющаяся операция ослабления поля в сочетании с приводом IndraDrive расширяет используемый диапазон скорости крутящего момента сверх предельного напряжения.

У двигателей MS2N010 размер разъема питания соответствует току двигателя. Таким образом, MS2N10 комплектуется штекерами М40, М58 или клеммной коробкой. Штекер энкодера для всех двигателей с подключением двойного кабеля завершается в M17. Все вилки являются поворотными и оснащены удобной быстрой блокировкой.

питание М40, энкодер М17 питание М58, энкодер М17 питание клеммная коробка, энкодер М17

Двигатели MS2N10 могут поставляться со встроенным вентилятором, что позволяет значительно увеличить номинальный крутящий момент в тех же конструкционных размерах. Двигатели, оснащенные вентилятором, имеют категорию защиты IP65 и встроенный датчик температуры, а потому подходят для использования в неблагоприятных условиях окружающей среды. Сертифицированная искробезопасность («Thermally Protected F» в соответствии с UL) защищает источник питания с помощью внешнего выключателя защиты. Вентиляторы поставляются с напряжением питания 115 В или 230 В.



Структура условного обозначения сервомоторов модели MS2N10-D

Структура условного обозначения сервомоторов модели MS2N10-D

*Необходимые параметры укажите в комментарии к заказу.

Развернуть
Свернуть

Технические параметры

Параметры MS2N10-
D1BF D1BN D0BH D0BN
Скорость вращения
номинальная 1500 об/мин 3000 об/мин 2000 об/мин 3000 об/мин
максимальная 3000 об/мин 6000 об/мин 4000 об/мин 6000 об/мин
Крутящий момент
номинальный 60К 45,7 Н·м 51,0 Н·м
номинальный 100К 54,0 Н·м 60,5 Н·м
с вентилятором 73,0 Н·м 82,4 Н·м
максимальный 174 Н·м 155 Н·м
Ток
номинальный 60К 13,8 А 27,6 А 19,1 А 28,1 А
номинальный 100К 16,5 А 32,9 А 23,1 А 34,0 А
с вентилятором 22,6 А 45,3 А 32,4 А 48,0 А
максимальный 60,7 А 122 А 70 А 103 А
Момент инерции
без тормоза 0,01710 кг·м2 0,00810 кг·м2
с тормозом 0,01857 кг·м2 0,00957 кг·м2
Вес
без тормоза 34,0 кг
с тормозом 39,0 кг

Конструктивные размеры

Фланец Базовая длина Длина энкодера Длина
тормоза
Длина
вентилятора
Вал
энкодер С энкодер D
196х196 мм 296 мм +0 мм +0 мм +60 мм +98 мм ∅38 х 80 мм
Развернуть
Свернуть

Схема мотора

Схема мотора

Развернуть
Свернуть
